脂质体是药物被类脂双分子层包封成的微小囊泡。脂质体因具有一定的靶向性、缓释性、低免疫原性、提高包封药物稳定性、降低包封药物 毒性等优势而成为药物研究热点。但研究发现传统脂质体仍存在稳定性不高、主动靶向性不明显、体内循环时间不足等缺陷。如何提高脂质体的体内外稳定性、包封率、主动靶向性等是亟须解决的问题，因此，通过表面修饰的方法来改善脂质体的缺陷已成为必要手段。

      组成脂质体膜的主要成分是磷脂及胆固醇等。磷脂为两亲性物质，结构中含有亲水基团(磷酸基团和含氮的碱基)及疏水基团(2个较长的烃链)。胆固醇的疏水性较亲水性强，与磷脂分子相互间隔定向排列，以调节脂质体膜的刚性，提高稳定性。修饰脂质体的方法主要有：在膜材中加入表面活性剂或改性物质，在膜表面嵌插靶向配体物质，或将配体与膜材偶联共同组成脂质体结构。

1 基于制剂学稳定性修饰

1.1 改性磷脂与带电荷磷脂

       制备脂质体的磷脂主要为蛋黄卵磷脂与大豆卵磷脂，此类磷脂为天然来源的不饱和磷脂，虽 然来源广泛、生产成本较低，但因存在不饱和键，易氧化及水解生成溶血磷脂而产生细胞毒性，除添加维生素E、维生素C、二丁基羟基甲苯等抗氧化剂

外，可使用饱和度高的磷脂制备脂质体以解决该问题。磷脂的饱和度越高，脂质体膜氧化程度越低，稳定性越好，使用氢化大豆磷脂制备斑蝥素半乳糖化脂质体，包封率较高，但Zeta电位接近中性，存放时间一长即絮凝沉淀。

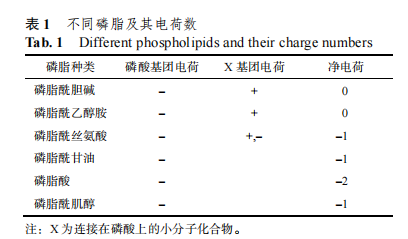

       脂质体按荷电性质可以分为中性脂质体、阴离子脂质体和阳离子脂质体。表面带有电荷的脂质体更容易与巨噬细胞结合并被吞噬，且仅含中性磷脂的脂质体，Zeta电位绝对值小，稳定性较差。一般可在膜材中加入少量带电荷的脂质，如磷脂酰甘油、磷脂酸、十八胺等，使得带同种电荷的脂质体之间产生排斥，减少聚合，从而提高物理稳定性。不同磷脂及其电荷数见表1。

1.2 聚乙二醇(polyethylene glycol，PEG)

PEG 是一种高亲水性聚合物，能在脂质体表面形成一层水化膜，可阻碍脂质体表面与血浆蛋白的相互作用，从而减少被单核巨噬细胞系统快速清除，使脂质体的血液循环时间延长，由PEG修饰 的脂质体也称为“长循环脂质体”或“隐形脂质体”。

    在脂质体制备中，常将磷脂或配体与PEG 偶联后作为膜材，常用的有二硬脂酰磷脂酰乙醇胺- PEG-2000，常用量为摩尔百分比 3%~10%。制备奥沙利铂长循环脂质体，使用原子吸收光谱测定其在大鼠体内的药动学参数，结果显示其生物利用度增加近5倍，半衰期显著延长。

但随着研究的深入，PEG化脂质体也存在弊端：PEG 链的空间位阻作用抑制了靶细胞对脂质体的摄取；重复注射可诱发 “加速血液清除”现象，这一系列负面影响被称为PEG“窘境”，其发生机制仍需要进一步研究探索。

1.3 聚山梨酯80(吐温80)

       吐温80是一种非离子型表面活性剂，分子中含有多个亲水性聚氧乙烯基，具有较强亲水性，可吸附于脂质双层表面，亲水端聚氧乙烯基从脂质双层中伸出，覆盖于双层表面，形成有一定厚度的亲水层，增加了膜的有效厚度，防止脂质体间相互聚集融合和沉淀，从而提高了物理稳定性。研究发现经吐温80修饰的脂质体可通过血脑屏障并实现脑靶向。吐温80与卵磷脂的质量比不宜>1∶2，避免磷脂被增溶为混合胶束。吐温80作为一个聚合物，其纯度波动较大，高纯度的吐温80应为无色透明状，而因生产工艺的限制，大多数吐温产品含有杂质或氧化、降解产物而显现黄到棕色。吐温80用于注射剂，可能会引起溶血及不良反应，由此目前仅能作为肌肉注射用，而大部分脂质体剂型采用静脉注射给药，限制了其广泛应用。

1.4 泊洛沙姆

泊洛沙姆是由聚氧乙烯(PEO)和聚氧丙烯(PPO)构成的两亲性三嵌段共聚物，分子式为 PEOm-PPOn-PEOm，是一种高分子非离子表面活性剂。泊洛沙姆两端PEO链所形成的水化外壳能阻止血小板的 聚集，延长载体在体内的循环时间，其机制与PEG相似，泊洛沙姆中间的PPO 嵌段具有疏水性，能够嵌插到脂质体的磷脂双层膜中，起到稳定脂 质体的作用。作为可静脉注射的表面活性剂，展现出比PEG和吐温80更显著的应用优势。

修饰方法可将泊洛沙姆与膜材混合后制备脂质体；或待制备形成脂质体后再加入泊洛沙姆，使其吸附于脂质体表面。不同修饰方法与不同嵌段组成的泊洛沙姆对脂质体性质影响较大。系统研究泊洛沙姆修饰脂质体，其具有高稳定性与低细胞毒性，是一种潜力巨大的新型脂质体。

1.5 甾醇、皂苷

传统的脂质体由不同比例的磷脂和胆固醇组成，其中胆固醇主要起到提高脂质体膜刚性、调节脂质体通透性与流动性的作用。但通过静脉注射脂质体后，不可避免地摄入胆固醇，从而可能会造成一些安全问题，研究表明胆固醇能够诱导补体介导的“假过敏应”，导致肺动脉高压和其他心肺不良反应，以及高脂血症等心血管疾病。

甾醇、皂苷具有与胆固醇类似的甾体结构，广泛存在于天然药物中，具有抗肿瘤、抗炎、抑菌、提高免疫力以及降低体内胆固醇等多种药效。若采用结构类似且稳定、安全有效的甾醇、皂苷替换原处方中的胆固醇，不仅可降低胆固醇的摄入，同时作为膜材之一还可与包载药物发挥协同作用，提高原脂质体的药效。

1.6 壳聚糖

壳聚糖是一种天然多糖，具有多阳离子性质以及良好的生物相容性、生物黏附性和生物降解性。带负电荷的脂质体与带正电荷的壳聚糖氨基之间的静电相互作用，以及壳聚糖的氨基与脂质体的羟基之间的氢键作用，可使壳聚糖均匀吸附于双层膜表面，形成壳聚糖包覆脂质体，被广泛用于药物传递系统。

壳聚糖修饰在增强脂质体稳定性方面主要有以下作用：①增加脂质体Zeta电位，使得带同种电荷的微粒之间相互排斥而维持稳定形态；②壳聚糖包覆或插入磷脂双分子层，降低膜流动性，减少与外部环境的接触，提高脂质体抗剪切能力、抗氧化能力。

2 基于细胞受体修饰

2.1 叶酸

       叶酸也称维生素B9，参与合成真核细胞核苷 酸，与叶酸受体有高度亲和性，并介导其发生胞 吞。叶酸受体在正常组织和器官中呈低水平表达， 而在一些肿瘤组织中呈高水平表达，且叶酸廉价 易得、性质稳定、无毒及免疫原性，因此叶酸修饰在靶向给药系统中得到广泛应用。

       合成的叶酸-脂质衍生物(folate-PEG2000-DSPE)制备阿霉素脂质体，以增强浸润性乳腺癌细胞的药物摄取和细胞核共定位，从而达到清除肿瘤细胞的效果。使用DSPE-PEG 和DSPE-PEG-FA制备叶酸修饰的三氧化二砷脂质体，具有显著肿瘤靶向性与缓释性。

2.2 转铁蛋白(transferrin，TF)

       TF是传递铁离子的血清糖蛋白。肝脏是生产TF的主要来源，并且大脑也产生这种分子。TF可以通过与转铁蛋白受体(TFR) 结合转运进入细胞，维持体内铁稳态。由于肿瘤细胞增殖速度较快，对铁需求量增加，细胞对TFR数量上调，TFR借助受体介导的内吞作用并在肿瘤细胞中高水平表达的能力，使它们成为有力的靶标，实现肿瘤靶向治疗的目的。

2.3 半乳糖

半乳糖是一种单糖，肝细胞表面有半乳糖受体(去唾液酸糖蛋白受体)的表达，它能特异性识别末端糖基为D-半乳糖或N-乙酰半乳糖胺的复合物，并结合将其内吞进入肝细胞。因此将含半乳糖残基引入脂质体中，具有肝靶向作用，目前主要用于抗肝癌药物，减少药物对其他非靶向组织的不良反应。

将半乳糖与类脂物偶联，作为脂质体的修饰物是其修饰的主要途径。使用酶催化法将半乳糖、N-乙酰半乳糖胺与胆固醇偶联制备脂质体，静脉注射经半乳糖基修饰的脂质体可迅速从血液中清除而在肝脏中富集，其机制为半乳糖受体介导的肝实质细胞主动内吞所导致。

2.4 唾液酸(sialic acid，SA)

肿瘤微环境中存在着数量众多的巨噬细胞，约占实体瘤质量半数以上，称为肿瘤相关巨噬细胞(TAM)。TAM参与了肿瘤的发生、增殖、侵袭和转移等多个过程，数量与肿瘤不良预后呈正相关。TAM表面广泛存在唾液酸受体，可与唾液酸特异性结合，故将SA修饰于纳米载体表面可实现TAM靶向。

2.5 透明质酸

       透明质酸是一种带负电荷的线性多糖，是细胞外基质与胞间质的重要构成部分，其保证了细胞外基质结构，具有良好的生物相容性、可降解性与可修饰性。其受体主要为糖蛋白 CD44以及跨膜蛋白、透明质酸胞吞受体等，透明质酸受体在多种肿瘤细胞中高度表达，因此常被作为癌症治疗药物靶点。此外利用透明质酸的负电性可降低阳离子脂质体的细胞毒性。

3 基于理化环境敏感修饰

3.1 pH 敏感

      正常组织与血液的pH值在7.0~7.4，而肿瘤细胞有很高的糖酵解速率，糖酵解使葡萄糖转化为乳酸，从而导致肿瘤细胞的pH 低于正常组织呈现酸性。在37 ℃实体瘤内，细胞外的pH(6.5) 明显低于血液中的pH(7.4)，且溶酶体囊泡内的pH明显低于细胞溶质的pH，利用pH的差异，此类脂质体可将药物选择性地在靶部位释放药物。在普通脂质体的双层膜中加入一定量的二油酰磷脂酰乙醇胺或可质子化脂材胆固醇半琥珀酸酯可赋予脂质体pH敏感性，在酸性环境 (pH 4.5~6.5)条件下，脂质体膜从紧密的双层结构变为疏松的六角相结构，从而释放药物。

3.2 热敏

热敏脂质体利用磷脂具有相变温度这一特性实现定向释放，其膜中有对温度敏感的磷脂。在正常体温下，热敏性脂质体膜呈致密排列的胶晶态，包封药物难以透过脂质体膜扩散出来，当随血液循环经过被加热的靶器官或肿瘤组织时，局部高温使磷脂分子运动加快，脂质体膜的结构发生变化，原来排列整齐致密的胶晶态磷脂双分子层变成混乱疏松的液晶态，导致包封药物的释放。

       热敏性脂质体材料一般使用二棕榈酰磷脂酰胆碱(Tm=41 ℃)、二棕榈酰磷脂酰甘油(Tm=41 ℃)或不同相变温度的复合磷脂。合成磷脂纯度高，受热时分子运动规律相近，有比较固定的相变温度。但合成磷脂制备工艺复杂，成本高，限制了热敏脂质体的广泛应用。

3.3 光敏

光动力疗法(PDT)是在局部组织或全身给予光敏剂，以特定波长的光源照射，促使光敏剂反应产生活性氧(ROS)，ROS通过氧化损伤作用破坏靶细胞的结构和功能，引起靶细胞的凋亡和坏死的非侵入性疗法，常用的光敏剂为二氢卟吩e6。但大多数光敏剂的半衰期短、组织渗透性与肿瘤靶向性较差，将光敏剂包载于脂质体中，不仅可以改善光敏剂的生物利用度，还可共载化疗药物实现协同抗肿瘤作用。

3.4 磁敏

磁性脂质体是将药物与磁性物质共同包载于磷脂双分子层中，可以在外磁场引导下(磁力大于毛细血管的线性血流速度)，截留于磁场区域内的靶组织释放药物。载药磁性脂质体的粒径需要足够小，才有高的选择吸附能力，并在细胞水平上产生治疗作用，所用材料需要有良好的生物相容性、生物降解性、且代谢产物无毒，一定时间内能排出体外。常用的磁性材料为三氧化二铁(γ-Fe2O3)、四氧化三铁(Fe3O4)等。

4 展望

脂质体属于热力学不稳定体系，脂质体混悬液在存放期间易发生聚集、融合以及药物渗漏，因其囊泡结构、多分布系数、相变温度、表面电位的变化均会影响脂质体的物理稳定性；同时磷脂与胆固醇化学性质不稳定，易氧化与水解，表面修饰材料是解决脂质体稳定性的必要手段。除 使用单一的修饰材料外，目前脂质体研究中使用 复合修饰材料也成为热点方向，例如将 PEG与叶酸等配体物质偶联使用，可同时赋予脂质体长循环作用与靶向作用。

传统脂质体常难以富集于肝脾以外的器官，然而通过表面修饰手段，可用于其他脏器系统疾病的治疗，扩大了脂质体的应用范围。例如经壳聚糖修饰的脂质体可将药物递送至肺部，或使用醇类、表面活性剂等制备的醇质体、柔质体可应用于经皮给药系统。随着癌症等疾病的相关靶点及物质不断被发现，作为具有可修饰性强的微粒给药系统，脂质体具有巨大的发展前景。

微射流高压均质机

                                                                                                                                 CHEN250927
